在光纖網卡的電路板設計中，有一類元件體積微小卻不可或缺——它們就是分布在PCIe高速信號線上的AC耦合電容。大多數用戶即便每天使用網卡，也未必留意到這些電容的存在，更不了解它們在高速信號傳輸中扮演的關鍵角色。

一、什么是AC耦合電容

AC耦合電容，也稱隔直電容，是串聯在高速差分信號通道中的電容器件。它的核心功能是濾除信號中的直流分量，使交流信號關于0軸對稱。形象地說，直流分量好比一條河流中始終存在的恒定水流，而交流信號則是水面上變化的波紋。AC耦合電容的作用就是攔截住那部分恒定的“直流底流”，只讓“波紋”通過。

在PCIe鏈路中，發送端和接收端可能工作在不同的直流電平下。如果沒有AC耦合電容，兩端的直流電位差異會直接疊加在信號上，可能導致接收端無法正確識別邏輯“0”和邏輯“1”。AC耦合電容通過阻斷直流分量，使得不同電平標準的器件可以自由互聯，省去了復雜的電平轉換電路。

二、PCIe信號為何需要AC耦合電容

PCIe協議明確要求所有發送端數據線必須進行AC耦合。PCIe鏈路使用差分信號進行數據傳輸，一個差分信號由D+和D-兩根信號線組成，接收端通過比較兩根信號線的電壓差值來判斷發送端發送的是邏輯“1”還是邏輯“0”。

如果發送端和接收端的共模電壓存在差異，這種差異會疊加在差分信號上，可能導致接收端的比較器工作點偏移。AC耦合電容通過阻斷直流分量來消除這種偏移。此外，AC耦合電容還能提供過電壓保護，防止異常直流電壓灌入接收端造成損壞。

關于容值的選擇，不同代際的PCIe標準在具體數值上有所差異。PCIe2.0規范規定的AC耦合電容容值范圍為75nF至200nF；PCIe3.0在2.5GT/s和5GT/s速率下范圍為75nF至265nF，在8.0GT/s速率下為176nF至265nF；PCIe4.0和5.0則要求176nF至265nF。工程實踐中，0402封裝、100nF容值是最常見的推薦組合。

三、電容放在哪里

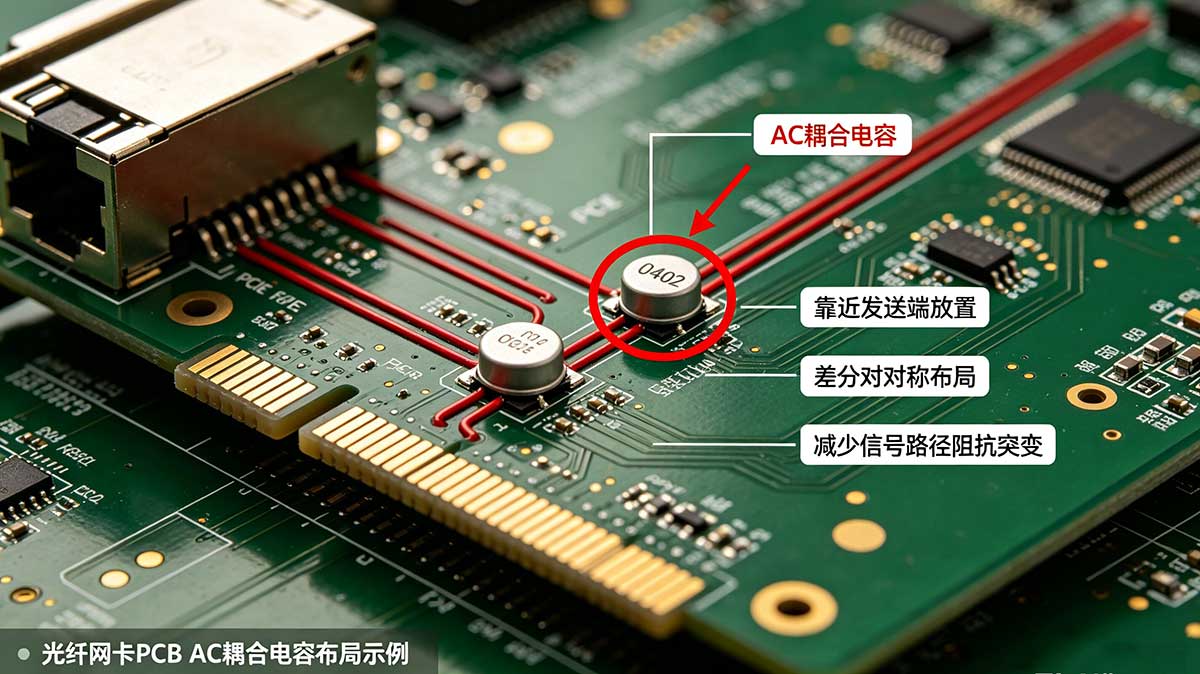

AC耦合電容的擺放位置是一個值得關注的設計細節。理論上，電容可以放在通道的任何位置。但在實際工程中，不同協議對電容位置有不同要求：PCIe信號通常要求AC耦合電容靠近通道的發送端，SATA信號要求AC耦合電容靠近連接器處，10GBASE-KR信號則要求靠近接收端。

PCIe協議要求發送端必須進行AC耦合，工程實踐中普遍將AC耦合電容放置在靠近發送端的位置，電容應盡量靠近發送端放置，避免放在走線的中間位置。在差分對內部，兩顆電容應保持對稱布局。

封裝選擇方面，0402是優先推薦的封裝尺寸，0603也可接受，但不建議使用電容排。更小尺寸的封裝具有更低的等效串聯電感（ESL），有利于高頻信號傳輸。

四、光潤通網卡的AC耦合設計

光潤通在網卡PCB設計中嚴格遵循PCIe協議的AC耦合要求及行業通行設計規范。每一款光纖網卡產品在原理圖設計階段即按照協議要求選定合適的容值范圍，并通過信號完整性仿真驗證電容位置與封裝的合理性。在量產階段，光潤通通過嚴格的來料檢驗和SMT工藝管控，確保每一片網卡上的AC耦合電容參數一致、焊接可靠，為用戶提供穩定的高速信號傳輸保障。

AC耦合電容雖然只是網卡上眾多元件中的一個微小組成部分，但它在高速信號傳輸中承擔著不可替代的角色。正是這些不起眼的細節設計，共同構成了光纖網卡穩定運行的基礎。
